工業人|注塑模具工藝

2023-11-18 848


若把模具注塑拆分開來理解，“模具”是模具注塑過程中的核心組成部分，包括模具設計和制造；“注塑”則指的是注塑成型過程，主要包括五個步驟：熔融塑料、射出注塑、冷卻和固化、模具開合和脫模、后處理。

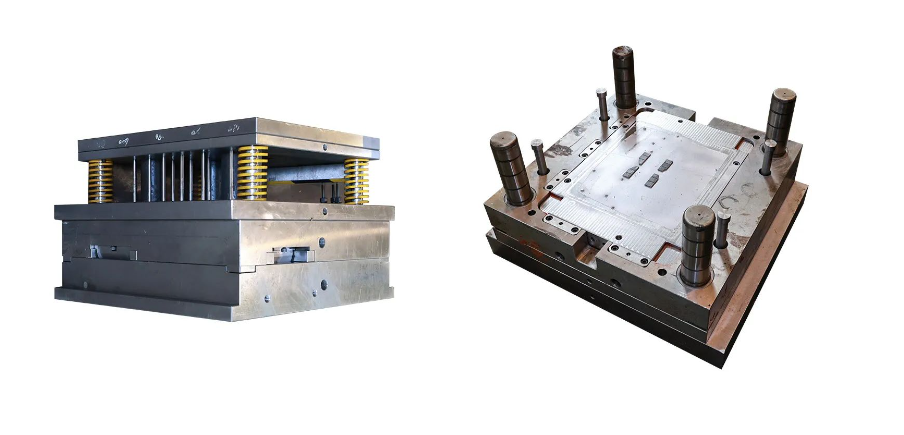

工業人|注塑模具工藝(圖1)


熔融塑料


熔融塑料，是將塑料顆?；蝾w粒料加熱到熔融狀態，形成可注入的熔融塑料。以下是一些常見的熔融塑料類型：

  1. 聚丙烯（PP）：聚丙烯是一種常用的熔融塑料，具有良好的剛度、強度和耐化學腐蝕性。它在家居用品、汽車零部件、包裝容器等領域得到廣泛應用。

  2. 聚乙烯（PE）：聚乙烯是一種具有良好韌性和耐沖擊性的熔融塑料。根據密度的不同，聚乙烯可分為高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）。它們廣泛用于塑料袋、水管、容器等產品。

  3. 聚氯乙烯（PVC）：聚氯乙烯是一種具有良好的耐候性和化學穩定性的熔融塑料。它在建筑、電線電纜、管道、窗框等領域應用廣泛。

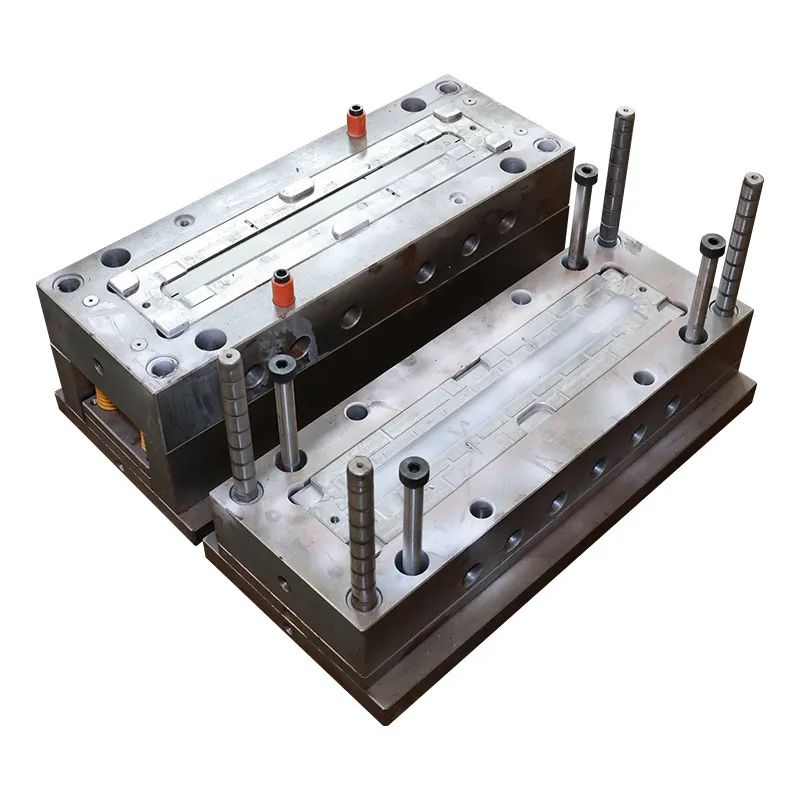

工業人|注塑模具工藝(圖2)

射出注塑


射出注塑通常使用注塑機進行操作。以下是射出注塑的基本過程：

  1. 射膠階段：一旦塑料完全熔化，注塑機的螺桿開始旋轉，將熔融的塑料從注塑筒中推進到模具的腔室中。這個過程通常是通過螺桿的推動和壓力的施加來完成的。

  2. 壓力保壓階段：一旦塑料充滿整個模具腔室，注塑機會施加一定的壓力，以保持塑料充分填充模具的細節和空腔。這個壓力保持階段有助于確保塑料的密實性和準確性。

  3. 冷卻階段：在壓力保持期間，模具通過冷卻系統或其他冷卻方法將塑料冷卻和固化。冷卻時間取決于塑料的類型和厚度。冷卻后，塑料會變硬并保持模具的形狀。

  4. 開模和脫模：在塑料完全固化后，模具打開，成品從模具中取出。這個過程可能涉及模具的分離、彈出機構或其他脫模裝置的使用。

射出注塑具有高效、精確、可大規模生產等優點，廣泛應用于各個行業，包括汽車制造、電子設備、家用電器、包裝、醫療器械等。它可以生產各種形狀和尺寸的塑料制品，從小件如扣件和開關，到大件如汽車零部件和家電外殼等。

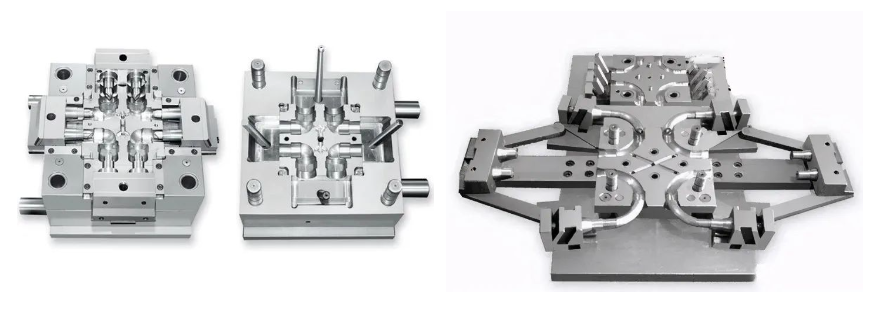

圖片


冷卻和固化




冷卻是射出注塑的一個關鍵的步驟，它有助于將熔融的塑料冷卻并固化成所需的形狀。冷卻和固化階段通常緊隨塑料充填和壓力保持階段之后。以下是關于冷卻和固化的詳細說明：

  1. 冷卻系統：注塑模具通常配備有冷卻系統，包括水或油冷卻通道。這些通道位于模具的核心和腔壁中，通過循環冷卻介質，如冷水或冷卻油，來吸收塑料的熱量，加速其冷卻過程。

  2. 冷卻時間：冷卻時間取決于塑料的類型、厚度和形狀等因素。通常情況下，注塑機會在塑料充填完成后保持一段時間的壓力，以確保塑料充分填充細節和空腔，并在此期間進行冷卻。冷卻時間一般根據經驗與試模得出，也可以進行模流分析，通過計算機模擬得出最佳的冷卻時間。

  3. 固化過程：隨著冷卻的進行，熔融的塑料逐漸從熱態過渡到固態。塑料的固化過程涉及分子結構的重新排列和交聯，在這個過程中，塑料逐漸變硬、穩定并保持所需的形狀。

  4. 特殊冷卻技術：對于某些特殊的塑料材料和復雜的模具結構，可能需要采用特殊的冷卻技術。例如，可以使用氣體冷卻、冷卻嘴、冷卻噴嘴等輔助裝置來加快冷卻速度和優化固化效果。

  5. 質量控制：冷卻和固化過程對最終產品的質量具有重要影響。合適的冷卻時間和冷卻方式可以避免縮短、翹曲、熔融痕跡等問題。質量控制包括對冷卻時間、冷卻系統的監控和調整，以確保產品具有一致的尺寸、形狀和物理性能。

通過適當?shù)睦鋮s和固化過程，射出注塑可以生產出高質量、精確度高的塑料制品。優化的冷卻系統和恰當?shù)睦鋮s時間可以提高生產效率和產品質量，確保塑料制品的穩定性和一致性。

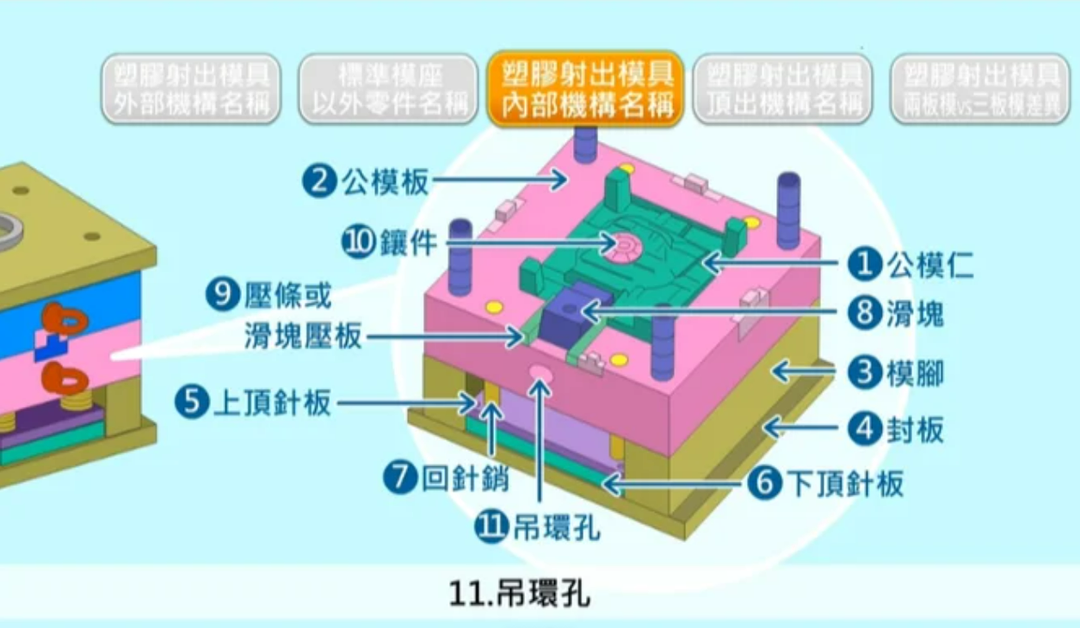

工業人|注塑模具工藝(圖4)

模具開合和脫模



當塑料固化后，模具會開啟，成型的塑料制品從模具中脫模出來，以下是模具開合和脫模的詳細說明。

  1. 模具結構：注塑模具通常由兩個或多個模具板組成，其中一個是固定模板（固定在注塑機上），另一個是活動模板（可移動）。模具板之間通過模具開合裝置連接，實現模具的開合操作。

  2. 模具開合裝置：模具開合裝置通常由注塑機的機械結構或氣動機構控制。它們通過推動活動模板和固定模板的分離，打開模具，以便于脫模。

  3. 脫模裝置：在模具開合后，脫模裝置用于將成型的塑料制品從模具中取出。脫模裝置可以是彈出銷、抽芯機構、吸盤、機械手臂等。根據產品的形狀和尺寸，選擇合適的脫模裝置以確保順利的脫模。

模具的開合和脫模過程需要謹慎操作，以確保塑料制品的完整性和模具的正常運行。準確的模具開合和適當?shù)拿撃Ｑb置可以提高生產效率，并確保產品的質量和尺寸一致。

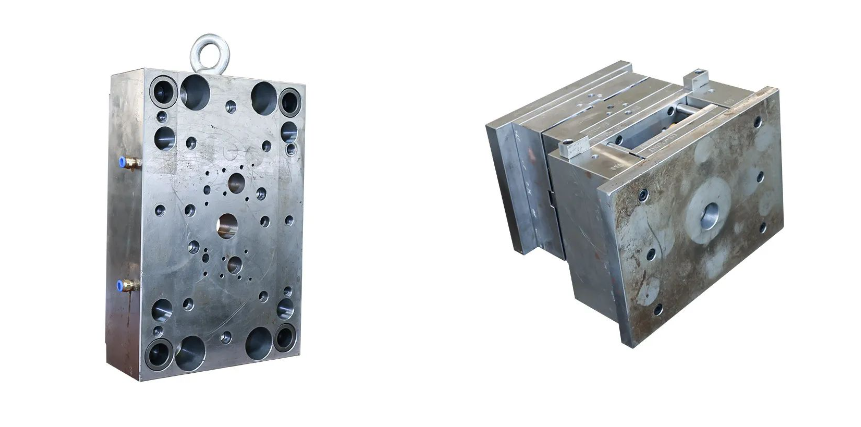

工業人|注塑模具工藝(圖5)

后處理



在射出注塑過程后，常常需要進行一些后處理步驟來進一步完善塑料制品的質量和功能。后處理可以包括以下幾個方面：

  1. 去閃邊：在注塑過程中，可能會產生一些多余的閃邊或毛刺。去閃邊是通過手工或自動化設備去除這些多余的塑料材料，以使產品外觀更加光滑和整潔。

  2. 研磨和拋光：有些塑料制品可能需要進行研磨和拋光，以消除表面的凹凸不平或瑕疵，使其達到更高的光潔度和外觀要求。

  3. 涂裝和印刷：某些塑料制品需要進行涂裝或印刷，以增加其外觀吸引力、標識和品牌識別。這可以通過噴涂、絲印、熱轉印等方法實現。

  4. 拼裝和組裝：對于需要多個部件組合的塑料制品，后處理可能涉及拼裝和組裝。這包括將不同的部件連接在一起，使用膠水、螺絲或其他連接方式進行組裝。

  5. 檢驗和質量控制：后處理還包括對成品進行檢驗和質量控制，以確保其符合規格和要求。這可以通過目視檢查、尺寸測量、功能測試等方式進行。

  6. 包裝和標識：最后一步是將塑料制品進行包裝和標識，以便運輸、存儲和銷售。適當?shù)陌b和標識可以保護產品免受損壞，并提供必要的信息和警示。

    這些后處理步驟根據具體的產品和要求可能會有所不同。在進行后處理之前，需要仔細考慮產品的設計和功能要求，并確保后處理步驟不會影響產品的性能和質量。



工業人|注塑模具工藝(圖6)


品質追求，工業人有話說



由此可見，模具注塑加工是一個及其繁瑣和精細化的過程，任何一道工藝都需要系統的設備作為載體，配合上技術師傅的手藝，才能讓完美的產品成為可能。關于模具注塑，工業人完全有實力成為您的首選，我司設有專業的模具團隊，公司購進雙頭精密EDM等專業模具注塑設備多臺，可獨立生產快速軟鋼模等模具。十年如一日，我司堅持在前瞻技術上的不斷突破，在品質上的精益求精，追求與同行積極交流，競爭共贏，更真摯地邀請與廣大客戶群體成為合作伙伴！


深圳市工業人快速成型技術有限公司是一家以產品模型設計制造為核心，以提供全方位技術服務為經營宗旨的高新技術模型設計制造企業。主營業務有：設計造型、快速軟模、CNC機加工、沖壓折彎、硅膠復模等業務，如果您有相關的需求，歡迎前來咨詢!
